| Модель | AB-1 |
| Макс. нагрузка, кгс | 300 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 10 |
| Диаметр барабана, мм | 100 |
| Размеры (ШxВxГ), мм | 300 x 100 x 160 |
- +7(495) 765 1675
- +7(985) 226 5363
- 2@ugnlab.su
- Пн-Пт 10:00 - 20:00
Захваты
Захваты для материалов и изделий:
| ПЛАСТИКОВ | РЕЗИНЫ | МЕТАЛЛОВ |
| КОМПОЗИТОВ | ТЕКСТИЛЯ | ГЕОТЕКСТИЛЯ |
| ПРОВОДОВ | КОЖИ | ОБУВИ |
Захваты для видов тестов:
| СЖАТИЯ | ИЗГИБА | КРУЧЕНИЯ |
| ПРОКОЛА | РАЗДИРА | СДВИГА |
| ДЛЯ ТЕРМОКАМЕР | СПЕЦИАЛЬНЫЕ | ОТСЛАИВАНИЯ |
Захваты для серий универсальных испытательных машин:
| AI3000 | AI-7000M/S | AI-7000-LAU |
| AI-7000-LA5 | AI-7000-LA10 | AI-7000-LA20 |
| AI-7000-LA30 | AI-7000-LA50 | AI-7000-LA100 |
| Модель | AM-100 |
| Макс. нагрузка, кг | 100 |
| Метод захвата | пневматический |
| Толщина образца, мм | 0 - 8 |
| Область захвата (Ш×В), мм | 76.2 × 38.1 |
| Размеры (ШxВxГ), мм | 138 x 190 x 78 |

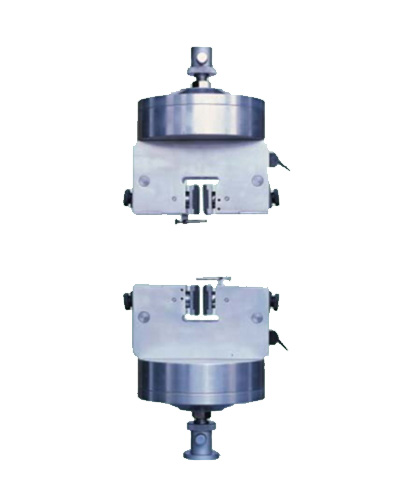

| Модель | AM-1T |
| Макс. нагрузка, тс | 1 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 10 |
| Площадка захвата (Ш×В), мм | 50 × 50 |
| Размеры (ШxГxВ), мм | 280 x 220 x 220 |
| Модель | AM-200 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 7 |
| Область захвата (Ш×В), мм | 50 × 30 |
| Размеры (ШxВxГ), мм | 150 x 210 x 100 |
| Модель | AM-3T |
| Макс. нагрузка, т | 3 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 12 |
| Площадка захвата (Ш×В), мм | 37 × 57 |
| Размеры (ШxВxГ), мм | 155 x 155 x 269 |

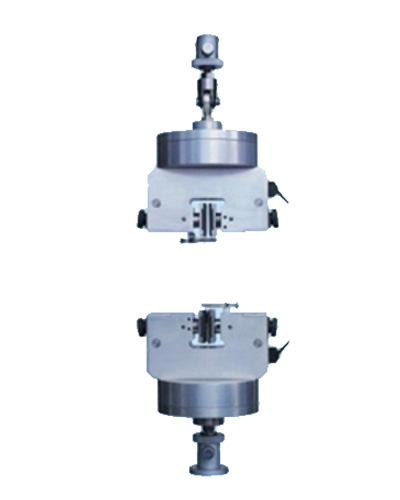

| Модель | AM-500 |
| Макс. нагрузка, кгс | 500 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 9 |
| Площадка захвата (Ш×В), мм | 60 × 25 |
| Размеры (ШxВxГ), мм | 230 x 200 x 160 |

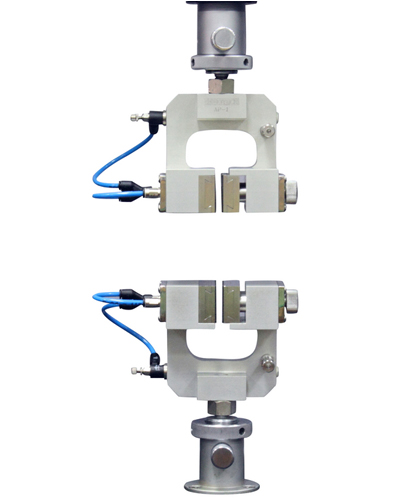

| Модель | AP-1 |
| Макс. нагрузка, кгс | 20 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 10 |
| Область захвата (Ш×В), мм | 60 × 30 |
| Размеры (ШxВxГ), мм | 100 x 150 x 60 |
Захваты на прокол полимерных пленок, фольги и кожи
Стандарты: ASTM F1306
| Модель | AP-1A |
| Макс. нагрузка, кг | 500 |
| Метод захвата | пневматический |
| Толщина образца, мм | 0 ~ 10 |
| Размер образца, мм | 76 x 76 |
| Размеры (ШxВxГ), мм | 155 x 155 x 269 |
| Модель | AP-1B |
| Макс. нагрузка, тс | 1 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 10 |
| Площадка захвата (Ш×В), мм | 50 × 50 |
| Размеры (ШxГxВ), мм | 280 x 220 x 220 |
| Модель | AP-1C |
| Макс. нагрузка, кгс | 20* |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 10 |
| Область захвата (Ш×В), мм | 60 × 30 |
| Размеры (ШxВxГ), мм | 100 x 150 x 60 |
| Модель | AR-1 |
| Макс. нагрузка, кг | 20 |
| Метод захвата | механический |
| Диаметр цилиндров, мм | 10 |
| Размеры (ШxВxГ), мм | 55 x 55 x 40* |
| Модель | AT-100 |
| Макс. нагрузка, кг | 100 |
| Метод захвата | пневматический |
| Толщина образца, мм | 0 - 5 |
| Область захвата (Ш×В), мм | 12 × 28 |
| Размеры (ШxВxГ), мм | 70 x 90 x 60 |
| Модель | AT-200 | AT-500 |
| Макс. нагрузка, кг | 200 | 500 |
| Метод захвата | пневматический | |
| Толщина образца, мм | 0 ~ 3.7 | 0 ~ 10 |
| Область захвата (Ш×В), мм | 50 × 16 | 60 × 30 |
| Размеры (ШxВxГ), мм | 150 x 140 x 90 | 220 x 260 x 140 |
| Модель | AW-1 |
| Макс. нагрузка, тс | 1 |
| Метод захвата | пневматический |
| Толщина образца, мм | 0 - 3 |
| Область захвата (Ш×В), мм | 55 × 18 |
| Размеры (ШxВxГ), мм | 220 x 270 x 100 |
Стандарты: ГОСТ 4648, 9550; ISO 178; ASTM D790
| Модель | B-2T | B-5T | B-10T |
| Макс. нагрузка, тс | 2 | 5 | 10 |
| Метод захвата | механический | ||
| Высота пролета, мм | 73.5 | 81 | 81 |
| Расстояние между опорами L, мм | 15 ~ 212 | 30 ~ 460 | 30 ~ 460 |
| Радиус индентора R1, мм | 7.5 | 15 | 15 |
| Радиус опор R2, мм | 7.5 | 15 | 15 |
| Размеры индентора (ШxВxГ), мм | 50 x 105 x 50 | 137 x 115 x 50 | 137 x 115 x 50 |
| Размеры опоры (ШxВxГ), мм | 360 x 120 x 110 | 360 x 120 x 115 | 765 x 115 x 126 |
Стандарты: ГОСТ 4648, 9550; ISO 178; ASTM D790
| Модель | B-500 |
| Макс. нагрузка, кгс | 500 |
| Метод захвата | механический |
| Высота пролета, мм | 48 |
| Расстояние между опорами L, мм | 10 ~ 170 |
| Радиус индентора R1, мм | 5 |
| Радиус опор R2, мм | 2 или 5 |
| Размеры индентора (ШxВxГ), мм | 50 x 110 x 40 |
| Размеры опоры (ШxВxГ), мм | 250 x 160 x 60 |

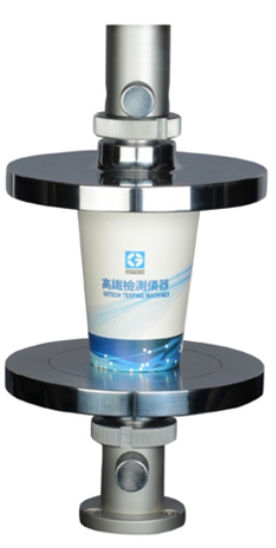

| Модель | C-1T | C-2T | C-5T | C-10T |
| Макс. нагрузка, т | 1 | 2 | 5 | 10 |
| Верхняя пластина (ø х В), мм | 150 х 100 | 150 х 80 | 200 х 52 | 200 х 52 |
| Нижняя пластина (ø х В), мм | 150 х 100 | 150 х 80 | 200 х 90 | 200 х 90 |
| Модель | EA-1 |
| Макс. нагрузка, кгc | 50 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 5.3 |
| Размеры (ШxВxГ), мм | 80 x 90 x 80 |
| Модель | FA-1 |
| Макс. нагрузка, кгс | 300 |
| Метод захвата | механический |
| Макс. толщина образца, мм | 0 - 19.5 |
| Область захвата (Ш×В), мм | 38.1 × 11 |
| Размеры (ШxВxГ), мм | 110 x 250 x 30 |
| Модель | FA-1A |
| Макс. нагрузка, кгс | 400 |
| Метод захвата | пневматический |
| Макс. толщина образца, мм | 0 - 15 |
| Область захвата (Ш×В), мм | 20 × 16 |
| Размеры (ШxВxГ), мм | 130 x 270 x 110 |

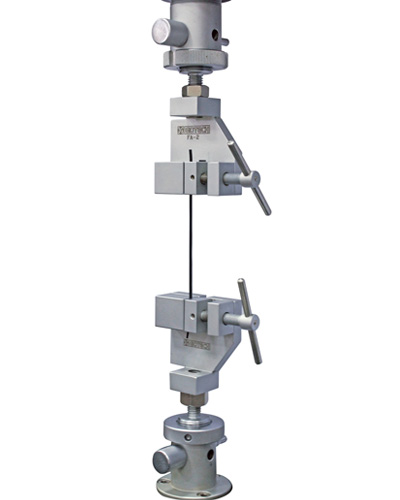

| Модель | FA-2 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Макс. толщина образца, мм | 0-10.5 |
| Площадка захвата (Ш×В), мм | 25 × 20 |
| Размеры (ШxВxГ), мм | 102 x 95 x 80 |
| Модель | FA-22 |
| Макс. нагрузка, кгс | 200* |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 9 |
| Левая площадка (Ш×В), мм | 50 × 25 |
| Правая площадка (Ш×В), мм | 25 × 25 |
| Размеры (ШxВxГ), мм | 100 x 130 x 60 |
Захваты на прокол кожи
Стандарты: ГОСТ ISO 3379-2022; ISO 3379; DIN 53325
| Модель | FC-10 |
| Макс. нагрузка, кг | 100 |
| Метод захвата | механический |
| Пуансон (ø), мм | 6,25 ± 0,05 |
| Скорость испытания, мм/мин | 12 |
| Размер нижнего крепления (ШxВxГ), мм | 190 x 380 x 70 |
| Модель | FC-13 |
| Макс. нагрузка, кгс | 100* |
| Метод захвата | механический |
| Область захвата (ШхД), мм | 50.8 x 25.4 |
| Движущаяся площадка (ШхД), мм | 50.5 x 100 |
| Верхний захват (ШхДхВ), мм | 65 x 122 х 60 |
| Нижнее приспособление (ШхДхВ), мм | 200 x 34 х 70 |
| Модель | FC-14 |
| Макс. нагрузка, т | 1 |
| Верхняя пластина (ø х В), мм | 150 х 100 |
| Нижняя пластина (Ш х Д), мм | 150 х 100* |
| Модель | FC-17 |
| Макс. нагрузка, кгс | 50* |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 19.5 |
| Область захвата (ШxВ), мм | 38.1 x 11 |
| Размеры (ШxВxГ), мм | 98 x 275 x 49 |
| Модель | FC-9-1 |
| Макс. нагрузка, кг | 20 |
| Метод захвата | механический |
| Размер пластины с образцом (ШxД), мм | 50 x 100 |
| Скорость испытания, мм/мин | 100 |
| Размер захвата (ШxВxГ), мм | 100 x 140 x 70 |
| Модель | FC-9-12 |
| Макс. нагрузка, кг | 200* |
| Метод захвата | механический |
| Диаметр цилиндров, мм | 10 |
| Размеры (ШxВxГ), мм | 55 x 55 x 40* |
| Модель | FC-9-2 |
| Макс. нагрузка, кг | 100 |
| Метод захвата | механический |
| Размер пластины с образцом (ШxД), мм | 50 x 150 |
| Скорость испытания, мм/мин | 100 |
| Размер верх. и нижн. захвата (ШxВxГ), мм | 110 x 130 x 60 |
Захваты на прокол полимерных пленок, фольги и кожи
Стандарты: ASTM F1306

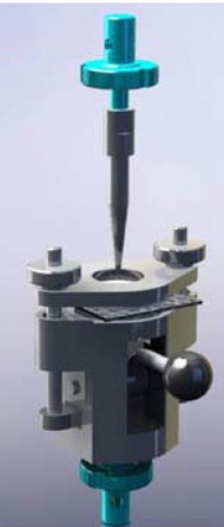

| Модель | FC-9-3 |
| Макс. нагрузка, кг | 200 |
| Метод захвата | механический |
| Игла (ø х В), мм | 20 х 110 |
| Толщина образца, мм | 0 ~ 10 |
| Размер нижнего крепления (ШxВxГ), мм | 140 x 140 x 150 |
| Модель | HM-10T | HM-20T | HM-50T |
| Макс. нагрузка, тс | 10 | 20 | 50 |
| Метод захвата | гидравлический | ||
| Макс. толщина образца, мм | 0 - 10 | ||
| Макс. диаметр образца, мм | 6 ~ 30 | ||
| Площадка захвата (ШxВ), мм | 60 х 50 | ||
| Размеры (øxВ), мм | 200 x 270 | 220 x 280 | 260 x 300 |
| Модель | HM-1T |
| Макс. нагрузка, тс | 1 |
| Метод захвата | гидравлический |
| Макс. область захвата (ø х В), мм | 20 х 230 |
| Мин. длина образца, мм | 500 |
| Мин. длина зажима (ШxВ), мм | 138 |
| Размеры (ШxВxГ), мм | 150 x 420 x 120 |
| Модель | HM-5T |
| Макс. нагрузка, тс | 5 |
| Метод захвата | гидравлический |
| Макс. толщина образца, мм | 0 ~ 10 |
| Макс. диаметр образца, мм | 6 ~ 30 |
| Площадка захвата (ШxВ), мм | 60 х 50 |
| Размеры (ШxВxГ), мм | 340 x 130 x 240 |

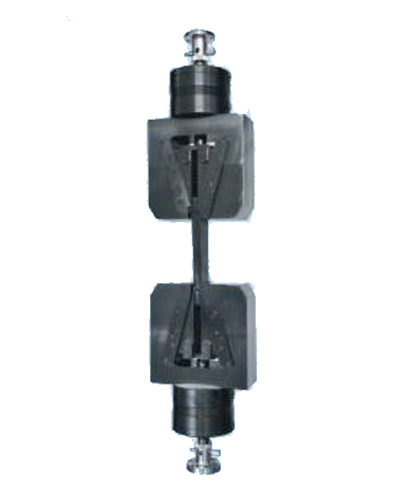

| Модель | HR-5T | HR-10T | HR-20T | HR-30T |
| Макс. нагрузка, тс | 5 | 10 | 20 | 30 |
| Метод захвата | гидравлический | |||
| Толщина образца, мм | 1 ~ 30 | 1 ~ 30 | 1 ~ 34 | 1 ~ 44 |
| Область захвата (ШxВ), мм | 120 x 200 | 120 x 200 | 150 x 200 | 200 x 200 |
| Размеры (ШxВxГ), мм | 280 x 310 x 210 | 380 x 600 x 210 | 410 x 630 x 220 | 450 x 670 x 260 |
Захваты на сжатие для гидравлических двухколонных испытательных машин серии UGT-7001-LAS/LAC/LS/LC
| Модель | M-30 | M-50 | M-100 | M-200 |
| Макс. нагрузка, тс | 30 | 50 | 100 | 200 |
| Область захвата (ø x В), мм | 100 х 30 | 120 х 40 | 170 х 50 | 200 х 50 |
| Модель | MA-20T | MA-30T | MA-50T |
| Макс. нагрузка, тc | 20 | 30 | 50 |
| Метод захвата | механический | ||
| Толщина образца, мм | 0 ~ 32 | 0 ~ 44 | 0 ~ 55 |
| Диаметр образца, мм | 7 ~ 30 | 18 ~ 36 | 11 ~ 50 |
| Область захвата (Ш×В), мм | 50 × 70 | 60 × 75 | 80 × 100 |
| Размеры (ШxВxГ), мм | 500 x 370 x 220 | 360 x 400 x 360 | 560 x 510 x 270 |
| Модель | MA-3T | MA-5T | MA-10T |
| Макс. нагрузка, тc | 3 | 5 | 10 |
| Метод захвата | механический | ||
| Толщина образца, мм | 0 ~ 24 | 0 ~ 24 | 0 ~ 24 |
| Диаметр образца, мм | 5 ~ 23 | 7 ~ 30 | 7 ~ 30 |
| Область захвата (Ш×В), мм | 37 × 57 | 50 × 57 | 50 × 57 |
| Размеры (ШxВxГ), мм | 280 x 250 x 90 | 280 x 260 x 100 | 270 x 260 x 100 |
| Модель | MA-500 |
| Макс. нагрузка, кгс | 500 |
| Метод захвата | механический |
| Толщина образца, мм | 0 - 7 |
| Область захвата (Ш×В), мм | 26 × 57 |
| Размеры (ШxВxГ), мм | 180 x 210 x 70 |
| Модель | MB-100 |
| Макс. нагрузка, кгс | 100 |
| Метод захвата | механические |
| Макс. толщина образца, мм | 0 ~ 6 |
| Область захвата (Ш×В), мм | 25 × 30 |
| Размеры (ШxВxГ), мм | 70 x 110 x 90 |
| Модель | MB-10T (-5T,-20T -опция) |
| Макс. нагрузка, тс | 10 |
| Метод захвата | механический |
| Макс. толщина образца, мм | 0 ~ 35 |
| Область захвата (Ш×В), мм | 150 × 115 |
| Размеры (ШxВxГ), мм | 280 x 330 x 200 |

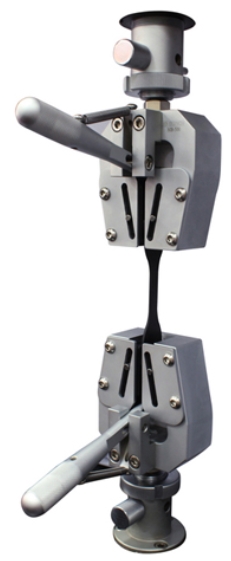

| Модель | MB-500 | MB-1T | MB-2T | MB-5T |
| Макс. нагрузка, кгс | 500 | 1000 | 2000 | 5000 |
| Метод захвата | механические | |||
| Макс. толщина образца, мм | 0 ~ 7 | 0 ~ 12 | 0 ~ 12 | 0 ~ 12 |
| Область захвата (Ш×В), мм | 30 × 40 | 15 × 60 | 30 × 60 | 50 × 80 |
| Размеры (ШxВxГ), мм | 90 x 110 x 170 | 130 x 130 x 180 | 150 x 200 x 190 | 300 x 230 x 100 |
Захваты на прокол полимерных пленок, фольги и кожи
| Модель | PR-1 |
| Макс. нагрузка, кг | 500* |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 10 |
| Размер образца, мм | 76 x 76 |
| Размеры (ШxВxГ), мм | 155 x 155 x 269 |
Захваты на прокол полимерных пленок, фольги и кожи
| Модель | PR-2 |
| Макс. нагрузка, кг | 500* |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 10 |
| Размер образца, мм | 76 x 76 |
| Размеры (ШxВxГ), мм | 155 x 155 x 269 |

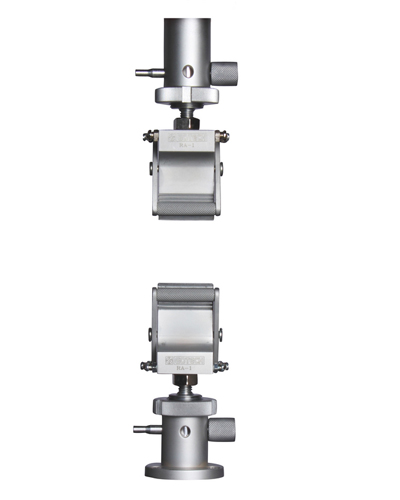

| Модель | RA-1 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 5 |
| Ширина образца, мм | 0 ~ 43 |
| Размеры (ШxВxГ), мм | 60 x 120 x 40 |

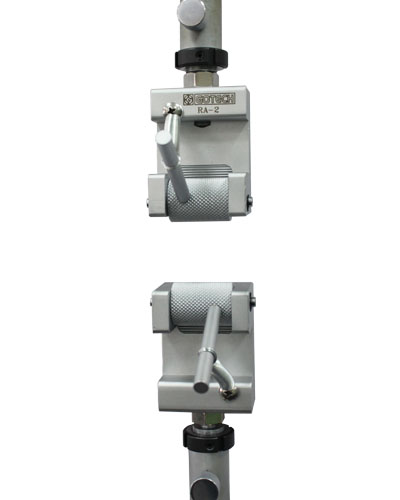

| Модель | RA-2 |
| Макс. нагрузка, кг | 200 |
| Метод захвата | механические |
| Толщина образца, мм | 0 ~ 5.5 |
| Размеры (ШxВxГ), мм | 70 x 90 x 80 |
| Модель | RA-3 |
| Макс. нагрузка, кг | 100 |
| Метод захвата | механические |
| Толщина образца, мм | 0 ~ 6 |
| Размеры (ШxВxГ), мм | 50 x 80 x 40 |
| Модель | RA-4 |
| Максимальная нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 1 ~ 9 |
| Ширина захвата (Ш), мм | 10 |
| Размеры (ШxВxГ), мм | 90 x 70 x 60 |
| Модель | RA-4-1 |
| Максимальная нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 1 ~ 5 |
| Ширина захвата (Ш), мм | 30 |
| Размеры (ШxВxГ), мм | 60 x 110 x 80 |
| Модель | RB-1 |
| Макс. нагрузка, кгс | 50 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 39 |
| Область захвата (ШxВ), мм | 30 x 20 |
| Размеры (ШxВxГ), мм | 140 x 170 x 40 |
| Модель | RB-2-1 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 10 |
| Область захвата (ШxВ), мм | 33 x 12 |
| Размеры (ШxВxГ), мм | 100 x 130 x 40 |
Захваты для определения характеристик при сдвиге полимерных композитов методом перекашивания образцов с V-образным надрезом
Стандарты: ГОСТ Р 57207-2016; ASTM D7078
| Модель | RB-2-3 |
| Макс. нагрузка, кгс | 300* |
| Метод захвата | механический |
| Область захвата (ШxВ), мм | 25 x 56 |
| Толщина образца, мм | 2 ~ 5 |
| Размеры (ШxВxГ), мм | 120 x 250 x 70* |
| Модель | RB-3 |
| Макс. нагрузка, кгс | 300 |
| Метод захвата | механический |
| Ширина образца, мм | 0 ~ 50 |
| Толщина образца, мм | 0 ~ 4 |
| Размеры (ШxВxГ), мм | 80 x 130 x 50 |
| Модель | RB-3-1 |
| Макс. нагрузка, кгс | 300 |
| Метод захвата | механический |
| Ширина образца, мм | 0 ~ 70 |
| Толщина образца, мм | 0 ~ 5 |
| Размеры (ШxВxГ), мм | 130 x 190 x 70 |
| Модель | RB-4 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 8 |
| Область захвата (ШxВ), мм | 30 x 30 |
| Размеры (ШxВxГ), мм | 130 x 110 x 50 |
Стандарты: ГОСТ 11629, 10354; ISO 8295; ASTM D1894-01, D4917, D3330, D202, D4918
| Модель | RB-4-4A |
| Макс. нагрузка, кгс | 3 |
| Метод захвата | механический |
| Вес каретки, гс | 200/1000 |
| Верхнее крепление (ШxВ), мм | 150 x 25 |
| Нижнее крепление (ШxВxГ), мм | 500 x 100 x 150 |
| Модель | TA-1 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 8 |
| Область захвата (Ш×В), мм | 60 × 25.4 |
| Размеры (ШxВxГ), мм | 110 x 130 x 60 |
| Модель | TA-2 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 9 |
| Левая площадка (Ш×В), мм | 50 × 25 |
| Правая площадка (Ш×В), мм | 25 × 25 |
| Размеры (ШxВxГ), мм | 100 x 130 x 60 |
Стенд для испытания на отслаивание слоистых материалов при различных углах по стандарту ASTM D6862
| Модель | TA-2-1 |
| Макс. нагрузка, кгс | 500 |
| Метод захвата | пневматический |
| Модель | TA-3 |
| Макс. нагрузка, кгс | 1000 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 60* |
| Размеры (ШxВxГ), мм | 140 x 130 x 70* |
| Модель | TB-1 |
| Макс. нагрузка, кгс | 300 |
| Метод захвата | механический |
| Ширина образца, мм | 30 |
| Диаметр валиков, мм | 25.4 |
| Размеры (ШxВxГ), мм | 70 x 80 x30 |
| Модель | TB-2 |
| Макс. нагрузка, кгс | 200 |
| Метод захвата | механический |
| Диаметр валика, мм | 30 |
| Размеры (ШxВxГ), мм | 90 x 80 x 70 |
| Модель | TB-3 |
| Макс. нагрузка, кгс | 300 |
| Метод захвата | механический |
| Диаметр валика, мм | 49 |
| Размеры (ШxВxГ), мм | 120 x 110 x 40 |
| Модель | TB-4 |
| Макс. нагрузка, кгс | 50 |
| Метод захвата | механический |
| Толщина образцы, мм | 0 ~ 4 |
| Область захвата (ШxВ), мм | 15 x 15 |
| Размеры (ШxВxГ), мм | 70 x 60 x 30 |
| Модель | TB-5 |
| Макс. нагрузка, кгc | 50 |
| Метод захвата | механический |
| Область захвата (Ш х В), мм | 20 x 15 |
| Толщина образца, мм | 0 ~ 5 |
| Размеры (ШxВxГ), мм | 80 x 60 x 50 |
| Модель | WA-3 |
| Макс. нагрузка, тс | 1 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 5 |
| Область захвата (Ш×В), мм | 55 × 18 |
| Размеры (ШxВxГ), мм | 200 x 270 x 50 |
| Модель | WA-4(2T) |
| Макс. нагрузка, тс | 2 |
| Метод захвата | механический |
| Ширина образца, мм | 0 ~ 100 |
| Размеры (ШxВxГ), мм | 241 x 293 x 166 |
Специальные захваты для геотекстильных материалов, требующих широкую зону зажима и большие усилия.
| Модель | WB-1 |
| Макс. нагрузка, тс | 2 |
| Метод захвата | механический |
| Толщина образца, мм | 0 ~ 20 |
| Зона захвата (ШхГхВ), мм | 260 x 180 x 190 |
| Скорость теста, мм/мин | 20 |
